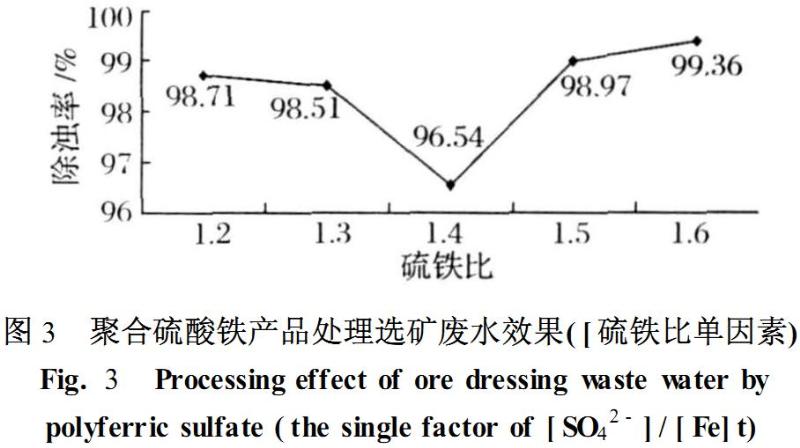

制備聚合硫酸鐵實驗中硫鐵比單因素實驗。在其他因素相同情況下調節不同的硫鐵比([SO42-]/[Fe]t)制備一系列的聚合硫酸鐵，而后測定其處理選礦廢水的性能，數據見圖3．
在聚合硫酸鐵制備實驗中硫鐵比單因素實驗實驗中用加入硫酸量的多少來控制硫鐵比這個因素，從圖3可以看出，[SO42-]/[Fe]t在1.2到1.3以及1.5到1.6條件下制備的聚合硫酸鐵對廢水的濁度去除率較高，但是硫鐵比在1.5以上時制備的樣品粘性大，容易結塊，外觀上不同于其他產品，

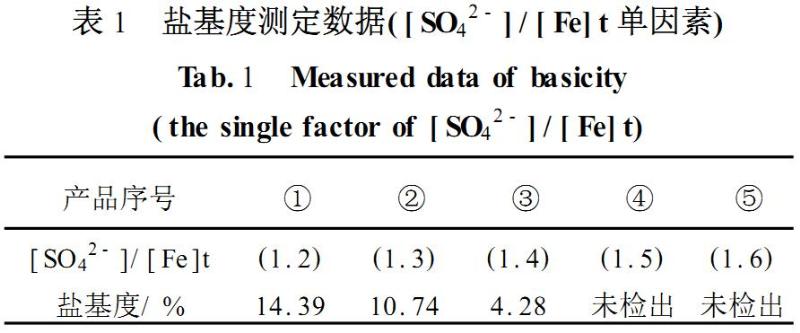

按照GB14591-2006中鹽基度的測定方法測定聚合硫酸鐵的鹽基度，數據見表1．
由表1知，隨著硫酸加入量的增大，聚合硫酸鐵鹽基度呈下降趨勢，原因是在水解過程中，氫氧根離子和硫酸根離子與鐵離子的配合是競爭關系，[SO42-]/[Fe]t低時，較多的氫氧根離子結合鐵離子，使得聚合硫酸鐵鹽基度較高，而[SO42-]/[Fe]t比在1.5以上時，硫酸根離子過量，生成物已經成為Fe2( SO4)3，并非聚合硫酸鐵．因而本實驗[SO42-]／[Fe]t比值取1.20～1.30的數值為宜，考慮到此比值對鹽基度影響較大，在最佳工藝條件確定時該因素的水平選擇應比較密集，均勻設計實驗中[S042]／[Fe]t這個因素的6個水平分別為1.20,1.22,1.24,1.26,1.28,1.30。
想了解更多關于聚合硫酸鐵制備過程中的相關信息，請關注華泉官網：www.debaoenamel.cn
